Synchronriemenscheiben
Synchronriemen- scheiben
Alle Synchronriemenscheiben werden nach Bestellung exklusive für Sie mit dem 3D Drucker gefertigt.
Jedes Kettenrad ist als einteilige oder zweiteilige Variante erhältlich.
In der Standardausführung sind diese in schwarz gehalten. Gerne fertige ich diese auf Kundenwunsch mit Ihrem Firmenlogo und der passenden Farbe an.
T5
Verfügbar für folgende Riemenbreiten 20, 25, 32, 40, 50 mm

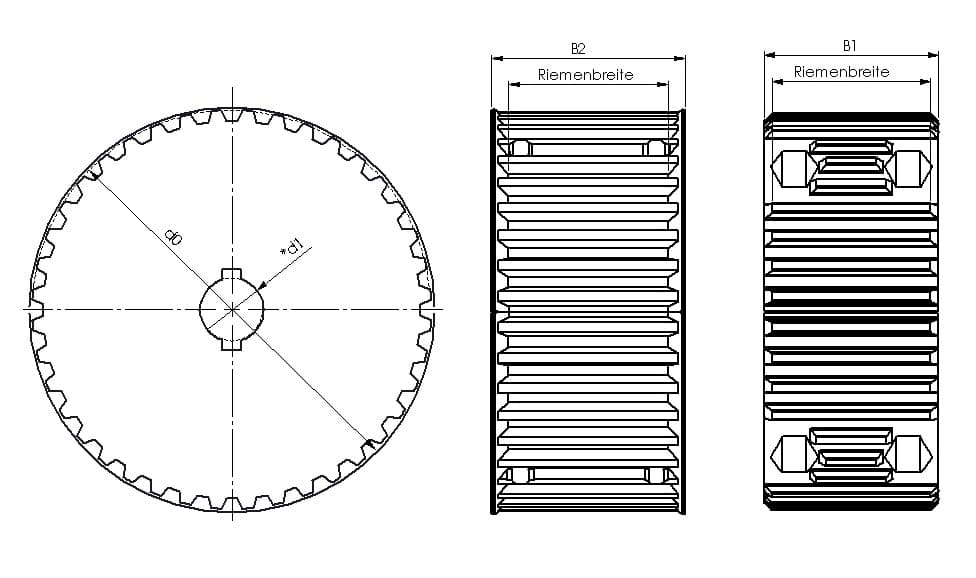

| Zähnezahl z | Scheibenaußendurchmesser d0 | Scheibenbreite ohne Bordscheiben B1 | Scheibenbreite mit Bordscheiben B2 |
|---|---|---|---|
| 20 | 31,0 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 22 | 34,1 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 24 | 38,4 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 26 | 41,6 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 28 | 44,8 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 30 | 47,9 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
| 32 | 51,1 | Riemenbreite + 3 mm | Riemenbreite + 9 mm |
T10
Verfügbar für folgende Riemenbreiten 20, 25, 32, 40, 50 mm
| Zähnezahl z | Scheibenaußendurchmesser d0 | Scheibenbreite ohne Bordscheiben B1 | Scheibenbreite mit Bordscheiben B2 |
|---|---|---|---|
| 32 | 100 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 36 | 112,7 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 40 | 125,4 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 42 | 133,9 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 44 | 140,2 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 46 | 146,6 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
| 48 | 150,9 | Riemenbreite + 5 mm | Riemenbreite + 11 mm |
Um Ihre Anfrage möglichst genau bearbeiten zu können, teilen Sie uns doch bitte folgende Daten mit
- Einsatztemperatur
- Einsatzbedingungen (Säuren, Laugen, Öle, Fette, Drehmomente)
- Wellendurchmesser und Passfedergröße
- Ob ein- oder zweiteilig gewünscht ist
Zu welchen Produkten möchten Sie Informationen erhalten?
Ist eine 3D Druck Datei vorhanden? (STL, STEP, OBJ)
