Kettenräder für Scharnierbandketten
Kettenräder für Scharnierbandketten
Alle Kettenräder werden nach Bestellung exklusiv für Sie mit dem 3D Drucker gefertigt.
Jedes Kettenrad ist als zweiteilige Variante erhältlich.
In der Standardausführung sind diese in schwarz gehalten. Gerne fertige ich diese auf Kundenwunsch mit Ihrem Firmenlogo und der passenden Farbe an.

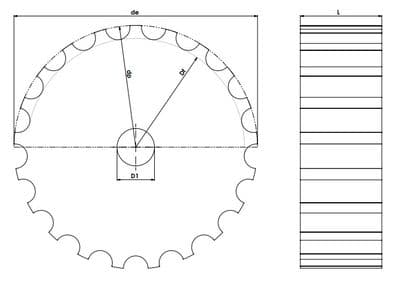

| z | de | Df | dp | D1 | L |
|---|---|---|---|---|---|
| 15 | 92 | 80,6 | 93,7 | 15* | 43,5 / 42,5 |
| 17 | 105 | 92,4 | 105,5 | 20* | 43,5 / 42,5 |
| 19 | 117 | 104,2 | 117,3 | 20* | 43,5 / 42,5 |
| 21 | 130 | 116,1 | 129,2 | 20* | 20 43,5 / 42,5 |
| 23 | 142 | 128,1 | 141,2 | 20* | 43,5 / 42,5 |
| 25 | 155 | 140,1 | 153,2 | 20* | 43,5 / 42,5 |
| 27 | 167 | 152,1 | 165,2 | 20* | 43,5 / 42,5 |
| 29 | 177 | 164,1 | 177,2 | 20* | 43,5 / 42,5 |
| 31 | 189,3 | 176,2 | 189,3 | 20* | 43,5 / 42,5 |
| 33 | 201,3 | 188,2 | 201,3 | 20* | 42,5 |
| 35 | 213,4 | 200,3 | 213,4 | 20* | 42,5 |
| 37 | 225,5 | 212,4 | 225,5 | 20* | 42,5 |
| 39 | 237,5 | 224,4 | 237,5 | 20* | 42,5 |
*D1 ist auf Ihre Bedürfnisse anpassbar. Teilen Sie uns einfach den Durchmesser Ihrer Welle und der Passfeder mit
Um Ihre Anfrage möglichst genau bearbeiten zu können, teilen Sie uns doch bitte folgende Daten mit
- Einsatztemperatur
- Einsatzbedingungen (Säuren, Laugen, Öle, Fette, Drehmomente)
- Wellendurchmesser und Passfedergröße
- Ob ein- oder zweiteilig gewünscht ist
Zu welchen Produkten möchten Sie Informationen erhalten?
Ist eine 3D Druck Datei vorhanden? (STL, STEP, OBJ)
